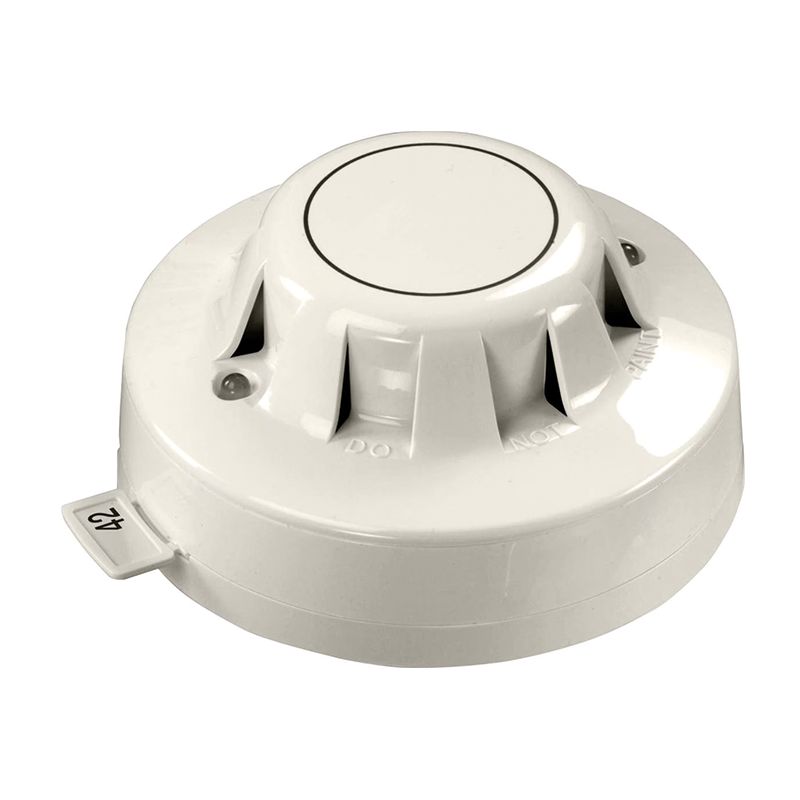

FONCTIONNALITÉS Détection d’incendie fiable dans les zones avec une très large plage de température de -40°C à +70°C Cinq modes de fonctionnement adaptés à une gamme d’applications Compensation de dérive pour assurer une sensibilité constante Idéal pour les ponts, les passages et les voies d’évacuation SPÉCIFICATIONS TECHNIQUES Principe de détection Détection photoélectrique de la lumière diffusée vers l’avant par les particules de fumée Câblage d’alimentation Alimentation à deux fils, insensible à la polarité Fonctions du terminal Connexions d’entrée et de sortie d’alimentation L1 et L2 +R : Connexion positive de l’indicateur à distance ( résistance interne de 2,2 kΩ à positive) –R : Connexion négative de l’indicateur à distance ( résistance interne de 2,2 kΩ à négative) Tension de fonctionnement 17 à 28 V c.c. Protocole de communication Compatible XP95 et Discovery 5-9 V crête à crête Courant de repos 300 μA Courant de surtension 1 mA Temps de mise sous tension maximal 10 secondes Courant d’alarme, LED éclairée 3,5 mA Caractéristiques de sortie à distance Se connecte à une ligne positive via 4,5 kΩ (5 mA maximum) Valeur analogue de l’air pur 23 +4/-0 Valeur analogique du niveau d’alarme 55 Indicateur d’alarme Deux diodes électroluminescentes (LED) claires s’allumant en rouge en alarme. LED à distance en option Température de fonctionnement -40°C à 70°C Température de stockage -40ºC à +70ºC Humidité 0 % à 95 % d’humidité relative (sans condensation ni givrage) Effet de la pression atmosphérique Aucun Effet du vent Aucun Vibrations, chocs et chocs EN 54-7 Indice IP conçu selon IP44 Normes et approbations EN 54-7, CEI 61508 -1, 2 Taille 100 mm de diamètre x 42 mm de hauteur (50 mm de hauteur avec base XPERT 7) Poids Détecteur 105 g Détecteur 160 g avec culot XPERT 7 Matériaux Boîtier : Polycarbonate ignifuge blanc Bornes : Acier inoxydable nickelé Configuration de la chambre Banc optique horizontal abritant un émetteur infrarouge et un capteur disposés radialement pour détecter la lumière diffusée vers l’avant Capteur Photodiode PIN en silicium Émetteur Diode électroluminescente infrarouge GaAIA Fréquence d’échantillonnage Une fois par seconde
